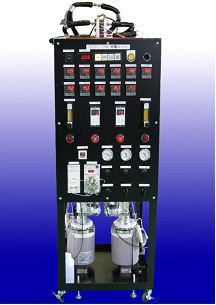

PE/DMFC共用発電評価装置

水素を燃料とするPEFCとしてもメタノールを燃料とするDMFCとしても発電・評価が可能です。

DMFC発電装置

仕様

・運転圧力 大気圧 (オプション 加圧<~0.3 MPa>
・運転温度 常温~80℃
・ガス流量 水素(アノード) 20~1,000 cc/min (Nor)
メタノール流量 50μl/min~50ml/min
空気(カソード) 60~3,000 cc/min (Nor)
窒素(パージ用) 0.3 ~  3.0 cc/min (Nor)
* WET-DRY 手動切替

データ収録

・セル電圧 ・セル電流 ・セル温度 ・ガス流量(アノード・カソード)
・加湿器温度(アノード・カソード)

安全対策

・各ラインヒータ温度過昇温
・加湿器水位 「低」


* オプション

・水素ガス漏洩 (水素ガス検知・警報器装置内取付)
・液漏洩 (漏水センサ)

寸法・質量

・寸法 : W500×D550×H1200 (セルは除く)
・重量 : 約 80 kg (セルは除く)

電源

・AC 100V 50/60 Hz 30A
