標準MEA、CCM

1枚からご注文を承ります。

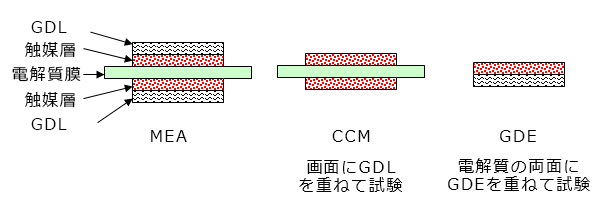

 MEAとはMembrane Electrode Assemblyの略で、触媒層と電解質膜とガス拡散層、場合によってはシーリングも備えた燃料電池用膜電極接合体です。
 CCMとはCatalyst Coated Membraneの略で3層MEAとも呼ばれ、触媒層と電解質膜で構成された燃料電池用電極膜です。
 GDLとはGas Diffusion Layerの略で、ガス拡散層とも呼ばれます。カーボンペーパまたはカーボン布を撥水化したものです。
 GDEとはGas Diffusion Electrodeの略でガス拡散電極とも呼ばれます。ガス拡散層の片面に触媒層を設けた電極です。

当社では、CCMを標準にしていますが、ガス拡散層と一体化したMEAやGDEなども製作します。また、お客様の開発された触媒、イオノマー、電解質膜、導電補助材などをお預かりして様々な仕様のMEA、CCMを1枚から試作、製造します。

mea
mea

(1) JARI標準セル / IECセル向け
PEFC用CCM

アノード: 50wt%Pt/C, Pt担持量: 0.5 mg/cm2, 電解質: Nafion®EW1100
カソード: 50wt%Pt/C, Pt担持量: 0.5 mg/cm2, 電解質: Nafion®EW1100
電解質膜: Nafion®NR212

(2) NEDOプロトコル向け
CCM

アノード: Pt/C, Pt担持量: 0.3 mg/cm2, 電解質: Nafion®EW1000
カソード: Pt/C, Pt担持量: 0.3 mg/cm2, 電解質: Nafion®EW1000
電解質膜: Nafion®NR211

(3) JARI標準セル / IECセル向け
DMFC用CCM

アノード: 50wt%Pt/C, Pt担持量: 1.0 mg/cm2, 電解質: Nafion®EW1100
カソード: PtRu/C, Pt担持量: 1.0 mg/cm2, 電解質: Nafion®EW1100
電解質膜: Nafion®N-117

その他

上記と異なる場合は、特注仕様 MEA、CCMのページをご参照ください。

MEA製作実習も行っています。→MEA製作実習のページへ
